Vision-AI jant supap denetim sistemi
Supap Kontrol
Supabı ve supap deliğini jant tipine göre denetler

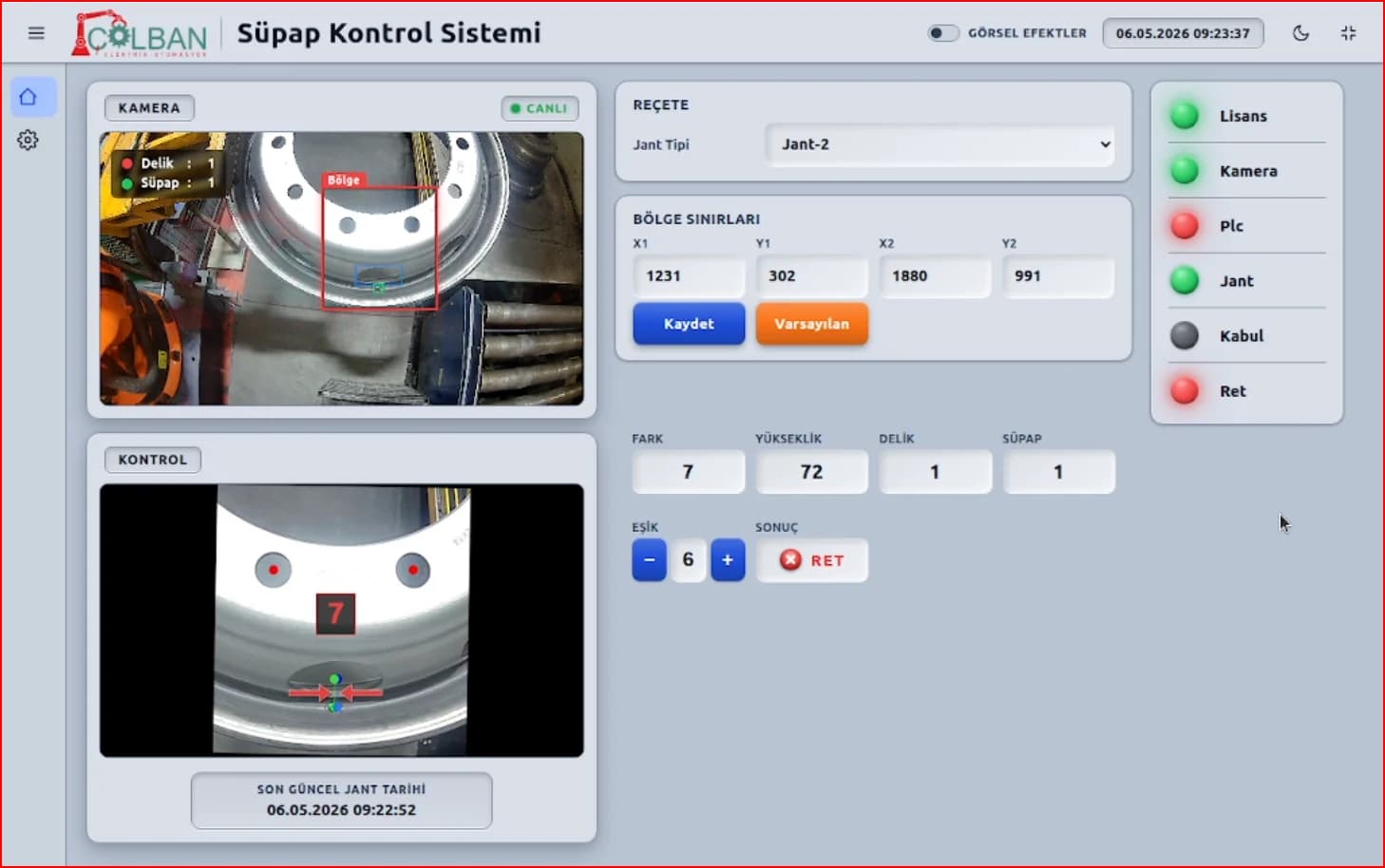

Jant üzerindeki supap deliğini ve takılan supabı kamerayla denetler; kabul/ret kararını hatta verir.
- Kabul / ret; sonuç ekranda ve PLC çıkışında
- Kabul / ret kararı
- Jant tipine göre kontrol bölgesi kaydedilir
- Jant tipi reçetesi
- Delik ve supap adedi, aradaki fark ve supap yüksekliği
- Delik, supap ve yükseklik ölçümü
- PLC
- PLC ile entegre
Karar doğrudan PLC'ye gider
Her tip için ayrı kontrol bölgesi
Eşik değeri ayarlanabilir
Hat durdurma ve ayırma tetiklenir
Supap Kontrol, jant hattında supap deliğinin açılıp açılmadığını ve supabın doğru takılıp takılmadığını denetler. Jant tipi reçeteden seçilir, kontrol bölgesi koordinatlarıyla kaydedilir. Sistem delik ve supap adedini, aradaki farkı ve supap yüksekliğini ölçer; eşiğin dışında kalan jantı reddeder ve kararı PLC'ye bildirir.
Nasıl çalışır
Reçeteden karara üç adım.
- 01
Reçete
Operatör jant tipini seçer; o tipe ait kontrol bölgesi otomatik yüklenir.
- 02
Ölçüm
Kamera supap deliğini ve supabı görüntüler; adet, fark ve yükseklik ölçülür.
- 03
Karar
Ölçüm eşik değeriyle karşılaştırılır; kabul veya ret kararı PLC'ye iletilir.
Teknik özellikler
Sistem
- Çalışma prensibi
- Kontrol bölgesinde görüntü işleme ile supap ve delik denetimi
- Karar
- Kabul / ret; sonuç ekranda ve PLC çıkışında
- Reçete
- Jant tipine göre kontrol bölgesi kaydedilir
- Ölçüm
- Delik ve supap adedi, aradaki fark ve supap yüksekliği
- Entegrasyon
- PLC
- Uygulama alanı
- Jant üretim ve montaj hatları
